PRE DIMENSIONAMIENTO DE ZAPATAS
Una zapata es un tipo de cimentación superficial (normalmente aislada), que puede ser empleada en terrenos y de resistencias a comprensiones medias o altas. Son de una sección y altura de concreto armado situado bajo las columnas de la estructura. Su función es transmitir al terreno las tensiones a que está sometida el resto de la estructura.
Formula de pre dimensionamiento de zapatas.
La capacidad de carga admisible en una cimentación es aquella que puede aplicarse sin producir desperfectos en la estructura, teniendo un margen de seguridad dado por el coeficiente de seguridad.
Factor de seguridad: Para obtener la carga admisible se requiere de un factor de seguridad aplicado a la carga ultima de falla. La magnitud del Fs depende de las incertidumbres y riesgos aplicados en las condiciones encontradas en la cimentación. Para cargas actuantes es recomendable usar un Fs de 3.
Factor de reducción de diseño para zapatas según el tipo de suelo.
Recomendaciones de diseño
Calculo de sección de zapata.

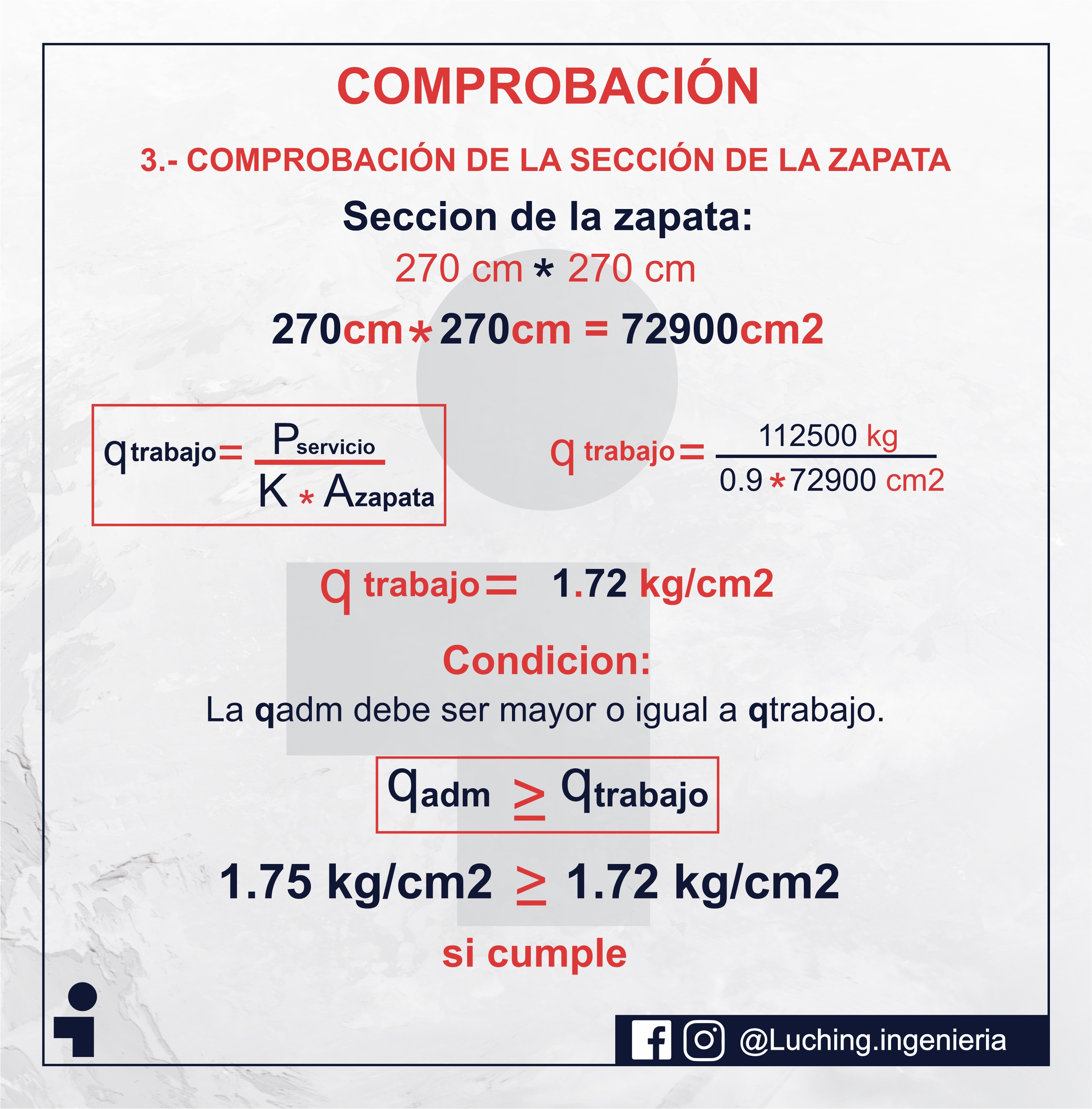

Verificación de carga de trabajo frente a la carga admisible.
Referencia: Fichas y videos del PhD. Ing. Gener Villareal - Estructura sismoresistente.
